參數規格

所有規格如有變更恕不另行通知。

正常溫度值為0℃至50℃除非特殊說明。

熱電偶輸入

通道數：16路熱電偶通道，1內置自動調零通道，1內置冷端補償通道

ADC 分辨率：24位

ADC類型:Delta-Sigma

采樣模式:掃描

電壓測量范圍：±78.125 mV

溫度測量范圍：適用于由NIST定義的溫度范圍

(熱電偶類型為J, K, T, E, N, B, R, S)

定時模式無視通道數，根據需要的掃描速率自動設置為高分辨率或高速模式。

共模電壓范圍

通道至COM口: ±1.2 V min

COM口至大地: ±250 V

共模抑制比(CMMR)

在DC和50Hz至60 Hz之間的高分辨率模式：

通道至COM口: 100 dB

COM口至大地: >170 dB

0Hz至60 Hz時高速模式:

通道至COM口: 70 dB

COM口至大地: >150 dB

輸入帶寬:

高分辨率模式：14.4 Hz

高速模式: 78 Hz

高分辨率噪聲抑制，50 Hz和60 Hz: 60 dB

過壓保護：兩輸入通道間±30 V

差分輸入阻抗：78 M?

輸入電流：50 nA

輸入噪聲：

高分辨率模式：200 nVrms

高速模式：7 µVrms

增益誤差

高分辨率模式：25℃時0.03% typ，0℃至60℃時0.07%，0℃至60℃最大0.16%

高速模式：25℃時0.04% typ，0℃至60℃時0.08%，0℃至60℃最大0.16%

偏移誤差

高分辨率模式：4 µV typ, 6 µV max

高速模式：14 µV typ, 17 µV max

源阻抗偏移誤差：0℃ 至60℃：每?增加0.05 µV，當源阻抗>50?時

冷端補償精度：0.8℃ typ,1.7℃ max

預熱時間：設備平放或面朝上；恒溫環境：推薦15分鐘

溫度測量精度

測量精度代表了傳感器可測量的溫度變化最小值。這是噪聲的一種，得到該值的前提

是滿量程測量標準熱電偶每ASTM E230 87

數字輸入/輸出

數字類型：CMOS (施密特觸發器)輸入/開漏輸出

I/O數量：1個端口（4位）

配置：單獨位可配置為輸入或輸出

上電狀態：上電復位為輸入模式

上拉設置：每個位均通過100 k?電阻上拉至5V

輸入頻率范圍：DC – 10 kHz.

輸入高電壓閾值：1.9 V min, 3.6 V max

輸入低電壓閾值：2.3 V max, 1.0 V min

施密特觸發器滯后：0.6 V min, 1.7 V max

輸入高電壓限制：絕對最大值15 V

輸入低電壓限制：絕對最小值–0.5 V，推薦最小值0 V

斷態漏電流輸出：10 µA max

灌電流輸出能力：每輸出引腳100 mA max (連續)

輸出晶體管的電阻（漏源）：1.6 ?

網絡

以太網類型：100 Base-TX, 10 Base-T

通訊速率：10/100 Mbps,自協商

接口：RJ-45, 8針

線纜長度：100米(328英尺)最長

網絡配置

網絡IP配置：DHCP, link-local, static

用戶可終止DHCP，當靜態IP地址分配后也可能會終止DHCP。

如果DHCP使能后卻無法獲取一個IP地址，設備會回到link-local并請求IP地址

169.254.100.100。

網絡設備名稱：用于使用mDNS（zero-conf）檢測設備的名稱。 此名稱可以使用來更

改網絡界面

網絡名稱發布：通過mDNS

用戶帳戶：admin和share。這些帳戶區分大小寫，無法使用Web界面進行更改

網絡默認出廠設置

出廠默認IP地址：192.168.0.101

出廠默認子網掩碼：255.255.255.0

出廠默認網關：192.168.0.1

出廠默認DHCP設定：DHCP + link-local enabled

出廠默認密碼：admin，區分大小寫；可在網絡界面編輯

出廠默認用戶名：admin，區分大小寫；密碼區分大小寫，可以使用Web界面進行更改

共享帳戶的出廠默認密碼：share; 密碼區分大小寫，可以使用Web界面進行更改。

出廠默認設備名稱：webdaq-xxxxxx，其中xxxxxx是MAC地址后6位（印在設備底部標

簽上）。注意：恢復出廠默認設置后，所有共享文件夾或映射的驅動都會重置。

USB端口

USB端口數：兩個，用于連接USB大容量存儲設備或類似存儲設備，或認證的WiFi適

配器。

USB設備類型：USB 2.0 (高速)

設備兼容：USB1.1，USB2.0，USB3.0

SD卡槽

記憶卡類型：SD, SDHC, SDXC, MMC, TransFlash

文件系統支持：FAT16, FAT32, exFAT, ext2/3/4, NTFS

按鈕

電源(POWER)：打開、關閉設備或強制設備關機

功能(FUNC)：卸載外部媒體，或開始/停止數據采集

復位(CONFIG RESET)：將網絡和報警設置恢復到出廠默認值

電源

輸入電壓：Center positive。6VDC至16VDC

輸入瓦數：4W typ,10W max

外部AC適配器：9VDC, 1.67A，輸入范圍110 VAC至240 VAC

電池：1塊3V紐扣鋰電池(BR1225或CR1225)；可替換

機械參數

尺寸(L × W × H): 158.8 × 146.1 × 38.1 mm (6.25 × 5.75 × 1.50 in.)

帶有彈簧端子：177.0 × 146.1 × 38.1 mm (6.97 × 5.75 × 1.50 in.)

重量：635 g (1.45 lb)

環境要求

操作溫度范圍：0 °C至最大50 °C

存儲溫度范圍：–40 °C至85 °C

防護等級：IP 30

濕度：10- 90% RH，非冷凝(操作)，5-95% RH (存儲)

最大海拔：2,000 m (6,562 ft)

污染等級：2

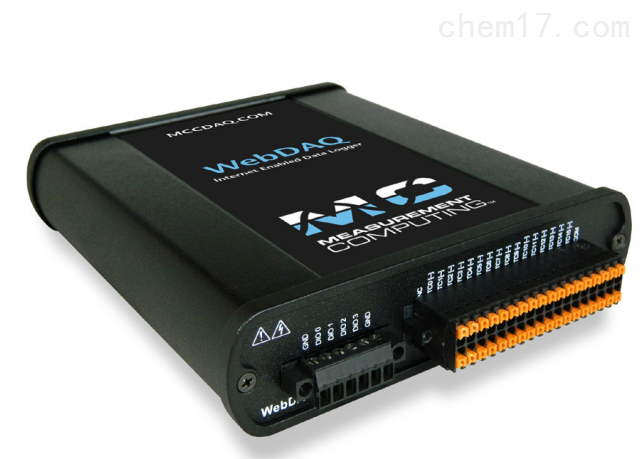

WebDAQ 316 僅供室內使用，但是當安裝有合適的外殼時可以在室外使用。
